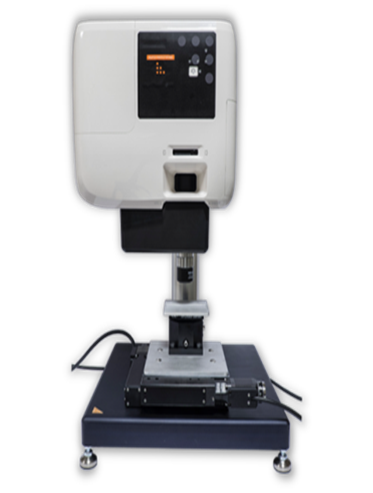

Smart Print UVSP

نبذة عن الجهاز

يُعد Smart Print UV (SP-UV) نظامًا متطورًا للطباعة الضوئية بدون أقنعة (Maskless Photolithography)، صُمم لتسريع عمليات النمذجة الأولية والتصنيع الدقيق للهياكل الميكروية. يعتمد الجهاز على تقنية المرآة الرقمية الدقيقة (Digital Micromirror Device - DMD)، التي تتيح إسقاط التصاميم الرقمية (CAD أو الصور النقطية Bitmap) مباشرةً على المواد الحساسة للضوء، مما يلغي الحاجة إلى الأقنعة الضوئية التقليدية (Photomasks) المكلفة، ويوفر الوقت والتكاليف مع مرونة كبيرة في تعديل التصاميم.

المواصفات الفنية

• مصدر الضوء:

  • مصباح LED للأشعة فوق البنفسجية (UV LED) عالي الكفاءة.

  • الطول الموجي: 385 نانومتر.

  • متوافق مع معظم المقاومات الضوئية القياسية (Photoresists) مثل SU-8 وسلسلة AZ، إضافةً إلى مقاومات خطوط i-line وh-line وg-line.

• توافق الركائز (Substrates):

  • يتميز بمسافة عمل بصرية طويلة تصل إلى 3 سم.

  • يدعم الركائز المستوية وغير المستوية، والسميكة والمرنة، بالإضافة إلى ركائز السيليكون والزجاج التقليدية.

• مساحة وسرعة التعريض:

  • مساحة الكتابة القياسية: حتى 70 × 70 مم².

  • سرعة الكتابة المستمرة: تصل إلى 77 مم²/دقيقة.

التطبيقات

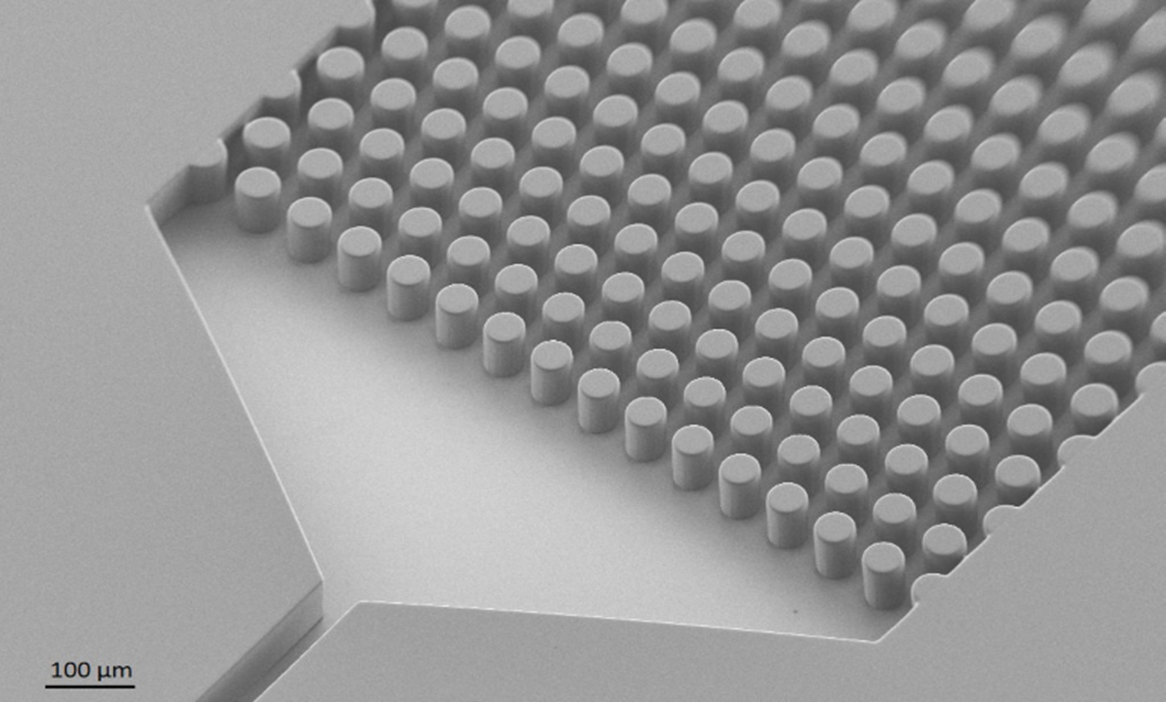

• أنظمة (Microfluidics) وتقنيات المختبر على رقاقة (Lab-on-a-Chip).

• تصنيع الإلكترونيات الدقيقة وأشباه الموصلات (Microelectronics & Semiconductors).

• الإلكترونيات الضوئية والبصريات الدقيقة (Optoelectronics & Micro-Optics).

• علوم المواد والمواد ثنائية الأبعاد (Materials Science & 2D Materials).
